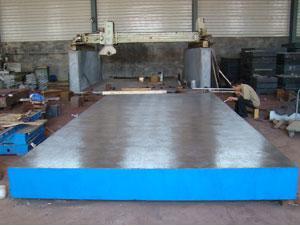

鑄鐵檢驗平臺
產品分類：
產品中心>>
鑄鐵平臺平板系列
生產檢驗平臺,鑄鐵檢驗平板用于機床機械檢驗測量基準,檢查零件的尺寸精度或形為偏差,并作緊密劃線等。1級檢驗平臺是我廠主打產品
訂購熱線：0317-8332456
簡介：生產檢驗平臺,鑄鐵檢驗平板用于機床機械檢驗測量基準,檢查零件的尺寸精度或形為偏差,并作緊密劃線等。1級檢驗平臺是我廠主打產品
產品簡介：
鑄鐵檢驗平板適用于各種檢驗工作，測量用的基準平面，用于機床機械檢驗測量基準，檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不可缺少的基本工具。
檢驗平臺材料：由強度鑄鐵HT200-HT300制造，工作面硬度：HB170-240 。檢驗平板鑄件清砂后進行一次人工時效處理，粗刨粗加工后進行二次時效處理，消除檢驗平板內應力，使檢驗平板的精度穩定，耐磨性能好，使用壽命 長久。
鑄鐵檢驗平臺表面質量檢驗方法：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。精度：按 標準計量檢定規程執行，分別為0，1，2，3級四個級別。我廠檢驗平臺精度出廠前均于要求精度，確保貨到后的檢驗精度。1000mm以內平臺精度可以達到0及，2000mm內的檢驗平臺可以達到1級，2000mm以上平臺可以達到3級精度。
鑄鐵檢驗平臺表面質量檢驗方法：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。精度：按 標準計量檢定規程執行，分別為0，1，2，3級四個級別。我廠檢驗平臺精度出廠前均于要求精度，確保貨到后的檢驗精度。1000mm以內平臺精度可以達到0及，2000mm內的檢驗平臺可以達到1級，2000mm以上平臺可以達到3級精度。
鑄鐵檢驗平板的質量要求：工作面上不應有銹跡、劃痕、碰傷及其他影響檢驗平板使用的外觀缺陷；檢驗平板工作面上不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各鑄造表面應清除型砂，且表面平整、涂漆牢固，各稅邊應修鈍；在檢驗平臺的相對兩側面上，應有安裝手柄或吊裝位置的設置、螺紋孔或圓柱孔。設置吊裝位置時應考慮盡量減少因吊裝而引起的變形；檢驗平板應經穩定性處理和去磁；工作面的硬度應為HB170—220或187—255之間。
鑄鐵檢驗平板的安裝與調試：鑄鐵平臺在使用時要行安裝調試。然后才可以使用。平臺安裝應調至水平、負荷均分布于各支點上，環境溫度（20±5ºC）使用時應該避免振動。在沒有安裝調試合格的檢驗平板上工作是沒有意義的工作，非人員的安裝調試鑄鐵平板是違規的操作，有可能損壞鑄鐵平板的結構，甚至?xí)斐善脚_整體變形，使之損壞，無法使用。
鑄鐵檢驗平臺的使用與維護：使用前，需要用無腐蝕性汽油，將檢驗平臺工作面的防銹油洗凈，并用脫脂棉紗擦拭干凈，方可使用；溫度變化會使平板測量產生誤差，應在20±50C范圍內使用；使用鑄鐵檢驗平臺時，用水平儀將檢驗平板調整到水平，使平板負荷均勻分布各支點上；使用1級檢驗平臺時小心、嚴防碰撞；用完后擦凈，涂無水酸性的防銹油，覆蓋防潮紙，將檢驗平臺置于清潔干燥處存放。
鑄鐵檢驗平板規格：200×200-2000×4000( 殊規格根據需方圖紙制作或雙方商定生產加工) 。檢驗平臺技術參數：
鑄鐵檢驗平板的安裝與調試：鑄鐵平臺在使用時要行安裝調試。然后才可以使用。平臺安裝應調至水平、負荷均分布于各支點上，環境溫度（20±5ºC）使用時應該避免振動。在沒有安裝調試合格的檢驗平板上工作是沒有意義的工作，非人員的安裝調試鑄鐵平板是違規的操作，有可能損壞鑄鐵平板的結構，甚至?xí)斐善脚_整體變形，使之損壞，無法使用。
鑄鐵檢驗平臺的使用與維護：使用前，需要用無腐蝕性汽油，將檢驗平臺工作面的防銹油洗凈，并用脫脂棉紗擦拭干凈，方可使用；溫度變化會使平板測量產生誤差，應在20±50C范圍內使用；使用鑄鐵檢驗平臺時，用水平儀將檢驗平板調整到水平，使平板負荷均勻分布各支點上；使用1級檢驗平臺時小心、嚴防碰撞；用完后擦凈，涂無水酸性的防銹油，覆蓋防潮紙，將檢驗平臺置于清潔干燥處存放。
鑄鐵檢驗平板規格：200×200-2000×4000( 殊規格根據需方圖紙制作或雙方商定生產加工) 。檢驗平臺技術參數：
|
檢驗平臺規格
|
鑄鐵檢驗平臺精度等級
|
||||
|
0級平臺
|
1級檢驗平臺
|
2級平臺
|
3級平臺
|
||
|
平面度公差(μm)
|
|||||
|
200×200
|
5
|
10
|
20.5
|
||
|
200×300
|
5.5
|
11
|
22
|
||
|
300×300
|
5.5
|
11
|
22
|
||
|
300×400
|
6
|
12
|
24
|
||
|
400×400
|
6.5
|
12.5
|
25
|
||
|
400×500
|
6.5
|
13
|
26
|
66
|
|
|
500×500
|
6.8
|
14
|
28
|
68
|
|
|
400×600
|
7
|
14
|
27.5
|
70
|
|
|
500×600
|
7
|
14.2
|
28.5
|
71
|
|
|
500×800
|
8
|
15.5
|
31
|
78
|
|
|
600×800
|
8
|
16
|
32
|
80
|
|
|
1000×750
|
9
|
18
|
36
|
90
|
|
|
1000×1000
|
10
|
20
|
40
|
97
|
|
|
1000×1200
|
10
|
20.5
|
41
|
103
|
|
|
1000×1500
|
11
|
22
|
45
|
112
|
|
|
1000×2000
|
26
|
52
|
130
|
||
|
1500×2000
|
28
|
56
|
140
|
||
|
2000×2000
|
31
|
61
|
153
|
||
|
2000×2500
|
34
|
67
|
168
|
||
|
1500×3000
|
35
|
70
|
174
|
||
|
2000×3000
|
37
|
74
|
184
|
||
|
2000×4000
|
44
|
88
|
219
|
||
